iptables 是 Linux 防火墙工作在用户空间的管理工具，是 netfilter/iptablesIP 信息包过滤系统是一部分，用来设置、维护和检查 Linux 内核的 IP 数据包过滤规则。

iptables由两部分组成，一部分是ip另外一部分就是tables。因此iptables就是通过表的形式对ip进行各种操作。

iptables的重点是五链四表。

四表五链：
链就是位置：共有五个进路由( PREROUTING)、进系统(INPUT) 、转发(FORWARD)、出系统(OUTPUT)、出路由(POSTROUTING)；
表就是存储的规则；数据包到了该链处，会去对应表中查询设置的规则，然后决定是否放行、丢弃、转发还是修改等等操作。

四表

raw表，待学习
mangle表，操作系统级别的表，主要应用在修改数据包、流量整形、给数据包打标识，默认的规则链有：INPUT，OUTPUT、 forward，POSTROUTING，PREROUTING
filter表，过滤表，对进入的不符合条件的流量过滤。对不符合规则输出流量也进行过滤；
nat表，对目的地址、目的端口、源地址源端口进行修改；

五链

INPUT
OUTPUT
FPRWARD
POSTROUTING
PREROUTING

五链

当一个数据包进入网卡时，它首先进入 PREROUTING 链，内核根据数据包目的 IP 判断是否需要转送出去。
如果数据包就是进入本机的，它就会沿着图向下移动，到达 INPUT 链。数据包到了 INPUT 链后，任何进程都会收到它。
本机上运行的程序可以发送数据包，这些数据包会经过 OUTPUT 链，然后到达POSTROUTING 链输出。
如果数据包是要转发出去的，且内核允许转发，数据包就会如图所示向右移动，经过 FORWARD 链，然后到达 POSTROUTING 链输出。

小结

整体数据包分两类：1、发给防火墙本身的数据包；2、需要经过防火墙的数据包.

数据包的流程：数据包进入到链中之后，会根据此时的状态去对应的表中查询对应的规则。

匹配流程示意图

因此，在这五条链中。不同链承担的角色是不一样的。

PREROUTING：承担SNAT的作用；

POSTROUTING：承担DNAT的作用；

FPRWARD:承担转发的作用，如果需要对转发流量进行限制则可以在这里进行限制；

INPUT：承担流量输入的作用，如果想要主机不收到某些流量，则可以在这里进行限制；

OUTPUT：承担流量输出的作用，如果想要主机不发出去某些流量，则可以在这里进行限制。

iptables语法

这张图描述了iptables的相关语法命令。

四表

filter表

查看规则

1	iptables -t filter -L -n

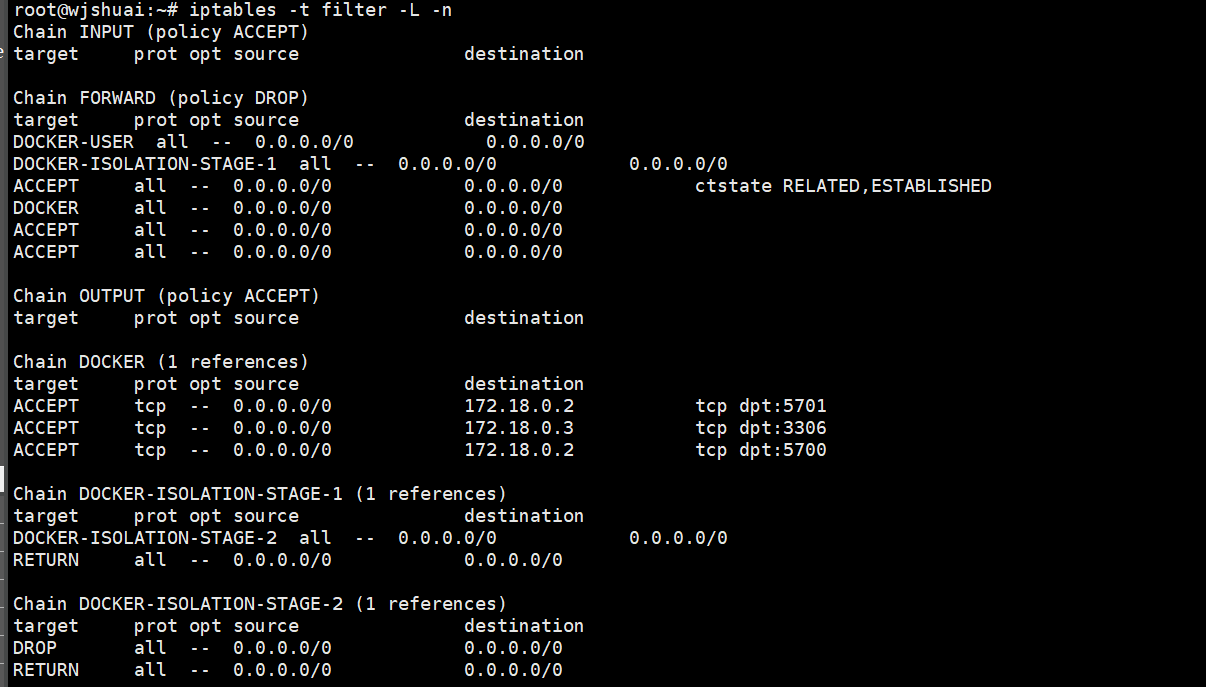

可以看到结果

添加规则

追加规则，将所有进入流量的80端口的流量丢弃掉。

1	iptables -t filter -A INPUT -j DROP -p tcp --dport 80

追加规则，将出口到某个192.168.0.144的流量全部丢弃

1	iptables -t filter -A OUTPUT -j DROP -p tcp -d 192.168.0.144

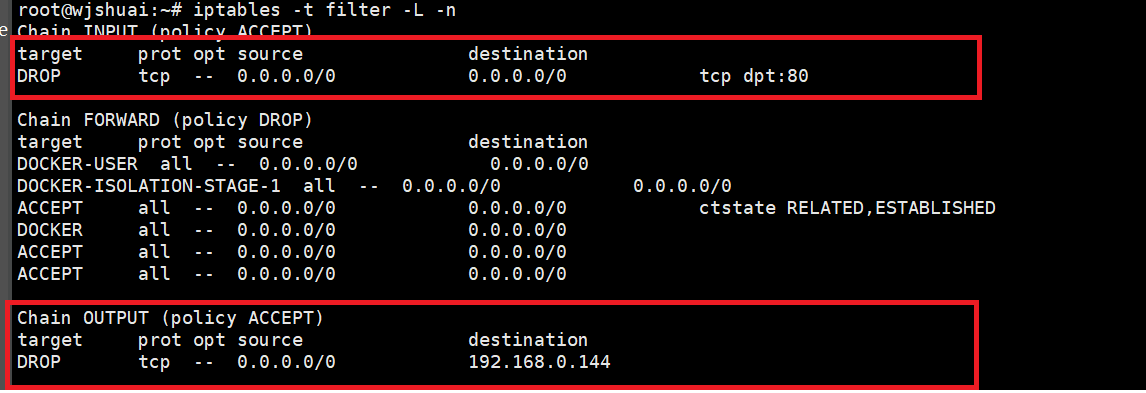

查看iptables表

删除规则

将设置的第一条规则删除掉。

1	iptables -t filter -D INPUT 1

nat表

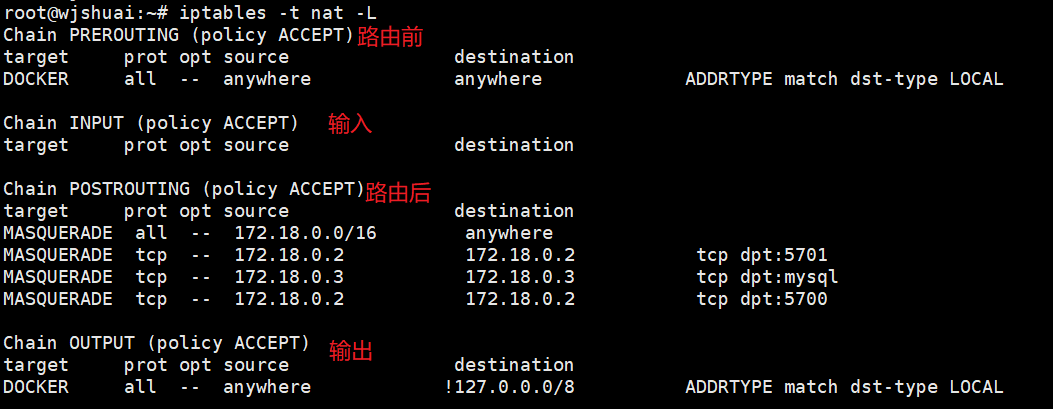

查看nat 表

查询规则

如图所示

查询规则

-L 列出规则，在L之前还可以添加其他参数，如下所示：

v：显示详细信息，包括每条规则匹配的包数和匹配字节号；
x：在v的基础上，禁止自动单位换算(K、M)
n：只显示IP地址与端口号码，不显示服务名称

用详细方法列出filter表的的所有规则，只显示IP地址与端口号：

第一种

root@wjshuai:~# iptables -t filter -vnL INPUT
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
   35  2100 DROP       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:80
# Warning: iptables-legacy tables present, use iptables-legacy to see them

第二种

root@wjshuai:~# iptables -t filter -v -n -L  INPUT
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
   35  2100 DROP       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:80
# Warning: iptables-legacy tables present, use iptables-legacy to see them

匹配规则

按网络接口匹配

-i，匹配数据进入的网络接口

1 2	-i eth0 匹配是否从网络接口eth0进入 -i ppp0 匹配是否从网络接口ppp0进入

-o，匹配数据流出的网络接口

1 2	-o eth0 匹配是否从网络接口eth0出去 -o ppp0 匹配是否从网络接口ppp0出去

按照地址进行匹配

-s，匹配来源地址

可以是IP、NET、Domain也可以为空(任何)

1 2	-s 192.168.0.1 匹配来自192.168.0.1的数据包 -s 192.168.1.0/24 匹配来自192.168.1.0/24网络段的数据包

-d，匹配目的地址

可以是IP、NET、Domain也可以为空(任何)

1
2
3

-d 202.106.0.20 匹配去往202.106.0.20的数据包
-d 202.106.0.0/16 匹配去往202.106.0.0/16网络段的数据包
-d www.adc.com 匹配前往域名www.abc.com的数据包

按照协议类型进行匹配

-p,匹配协议类型

可以是任何的网络协议

1
2
3

-p tcp
-p udp
-p icmp

按照端口进行匹配

–sport，匹配源端口

1 2	--sport 1000 匹配源端口是1000的数据包 --sport 1000:3000 匹配源端口是1000到3000的数据包(包含1000与3000)

–dport，匹配目的端口

1 2	--dport 80 --dport 1000:6000

ps:如果需要匹配端口那就需要规则中必须有-p参数。

附加匹配模块

按包状态匹配

state

-m state –state 状态

状态：

NEW,有别于tcp的syn
ESTABLISHED,连接状态

例子

1	ipttables -A INPUT -m state --state NEW.ESTABLISHED -j ACCEPT

按来源MAC匹配

mac

-m mac –mac-source MAC

例如

阻断来自某MAC地址的数据包

1	iptables -A FORWARD -m mac --mac-source xx:xx:xx:xx:xx:xx -j DROP

按包速率匹配

limit

用一定的速率去匹配数据包，而不是去限制数据包。

多端口匹配

multiport

1	iptables -A INPUT -p tcp -m multiports --ports 21,22,23 -j DROP

ps:如果需要匹配端口那就需要规则中必须有-p参数。

target

动作，处理方式，按照规则匹配到流量后，对该流量进行的动作。有如下处理方式：

ACCEPT
DROP
SNAT
DNAT
MASQUERADE

ACCEPT

接受数据流量

DROP

丢弃数据流量

SNAT

源地址转换，nat表的POSTROUTING链

例如

1 2	# 将内网192.168.0.0/24源地址修改为1.1.1.1 iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j SNAT --to 1.1.1.1

DNAT

目的地址转换，DNAT支持转换为单IP，也支持转换到IP地址池

1 2	# 从ppp0接口进来的要访问TCP/80端口的数据包目的地址修改为192.168.0.1 iptables -t nat -A PREROUTING -i ppp0 -p tcp --dport 80 -j DNAT --to 192.168.0.1

转发流量

使用iptables的转发流量功能前，需要先开启转发功能

开启转发功能

1 2	sed -i 's/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/g' /etc/sysctl.conf sysctl -p

清除下所有默认的iptables表

1
2
3

iptables -F
iptables -t nat -F
service iptables save

SNAT策略

策略概述

SNAT策略的典型应用环境

局域网主机共享单个公网IP地址接入Internet

SNAT策略的原理

源地址转换，Source Network Address Translation

修改数据包的源地址

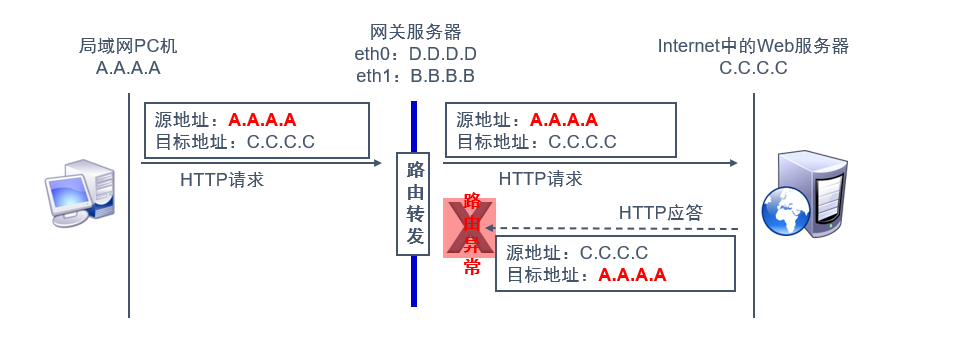

SNAT未使用前

如果SNAT没有使用的话，那么就会像下图以下，无法进行通信。

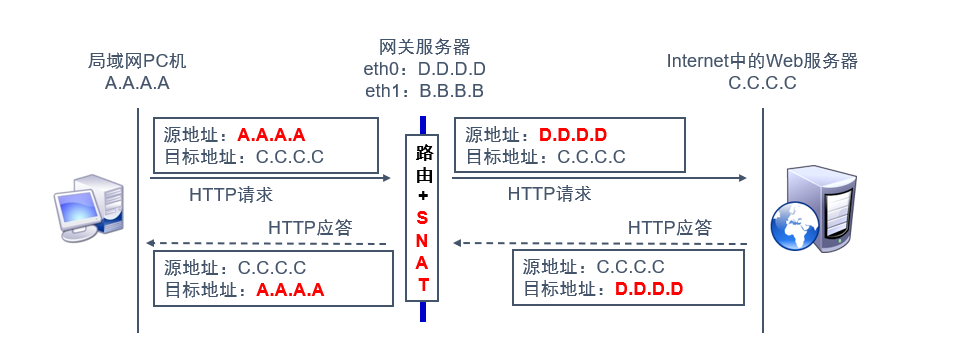

SNAT使用后

可以进行相互通信了

SNAT 规则编写

1	[root@localhost ~]# iptables -t nat -A POSTROUTING -s A.A.A.0/24 -o eth0 -j SNAT --to-source D.D.D.D

SNAT效果

如果SNAT设置成功，那么就会实现以下效果

在局域网主机 A.A.A.A 中能够访问外网的Web服务器 C.C.C.C

查看Web主机 C.C.C.C 的访问日志，记录的来访者应是网关主机的外网IP地址 D.D.D.D

[root@localhost ~]# less /var/log/httpd/access_log
……
D.D.D.D - - [26/May/2011:15:26:23 +0800] "GET / HTTP/1.1" 200 28 "-" "Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 6.1; Trident/4.0; SLCC2;
 .NET CLR 2.0.50727; Media Center PC 6.0)"

DNAT策略

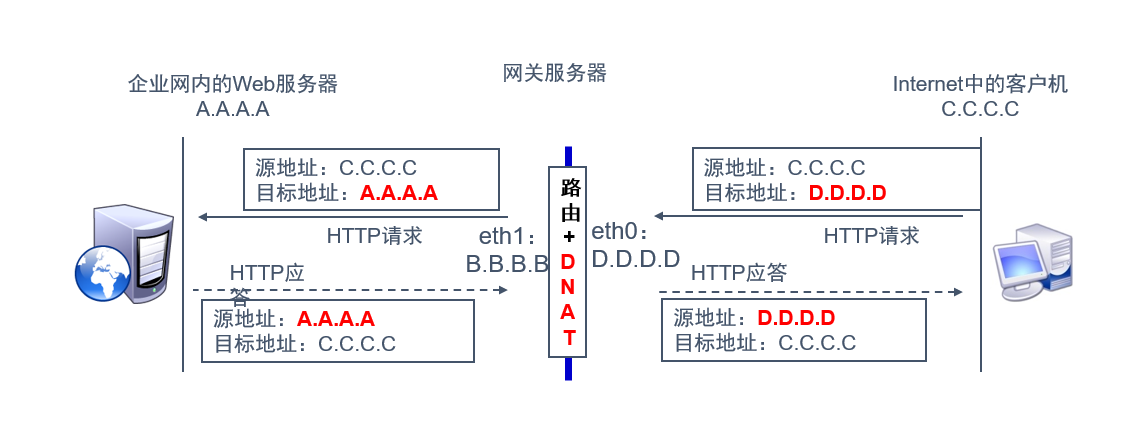

DNAT的典型应用环境：在Internet中发布内网服务器。

策略编写

1 2	[root@localhost ~]# iptables -t nat -A PREROUTING -i eth0 -d D.D.D.D -p tcp --dport 80 -j DNAT --to-destination A.A.A.A

验证DNAT

如何验证，很简单只要实现以下方式就算验证成功。

在外网客户机 C.C.C.C 中能够访问位于企业内网的Web服务，访问地址为 http://D.D.D.D/
查看Web服务器 A.A.A.A 的访问日志，记录了外网客户机的IP地址 C.C.C.C

流量转发

转发TCP流量

1
2

iptables -t nat -A PREROUTING -p tcp --dport [源端口号] -j DNAT --to-destination [目标IP:目标端口号]
iptables -t nat -A POSTROUTING -p tcp -d [目标IP] --dport [目标端口号] -j SNAT --to-source [中转服务器IP]

转发UDP流量

1
2

iptables -t nat -A PREROUTING -p udp --dport [源端口号] -j DNAT --to-destination [目标IP:目标端口号]
iptables -t nat -A POSTROUTING -p udp -d [目标IP] --dport [目标端口号] -j SNAT --to-source [中转服务器IP]

PS：执行完毕后，必须进行保存请使用service iptables save 进行保存。
